خطای S و برف در گیربکس AL4؛ علت‌ها و روش‌های رفع آن
چشمک‌زدن هم‌زمان چراغ‌های S و علامت برف در گیربکس اتوماتیک AL4 یکی از هشدارهایی است که می‌تواند نشان‌دهنده اختلال در عملکرد سیستم کنترل گیربکس باشد. این وضعیت گاهی با ضربه هنگام تعویض دنده، تأخیر در حرکت خودرو یا قفل شدن گیربکس روی دنده سه همراه می‌شود. البته روشن شدن این دو چراغ لزوماً به معنی خرابی شیر برقی یا یک قطعه مشخص نیست و برای تشخیص دقیق باید وضعیت روغن، فشار هیدرولیکی و اطلاعات ثبت‌شده در ECU بررسی شود.
مفهوم چراغ‌های S و برف در گیربکس AL4
چراغ S در گیربکس AL4 نشان‌دهنده برنامه رانندگی Sport و علامت برف نشان‌دهنده برنامه رانندگی Snow است. حالت اسپرت الگوی تعویض دنده‌ها را برای رانندگی پویاتر تغییر می‌دهد و حالت برف برای حرکت در مسیرهای لغزنده طراحی شده است.
روشن بودن عادی هرکدام از این چراغ‌ها به معنی انتخاب برنامه رانندگی مربوطه توسط راننده است؛ اما چشمک‌زدن هم‌زمان آن‌ها معمولاً نشان‌دهنده ثبت هشدار یا خطا در سیستم کنترل گیربکس است. در این شرایط ECU یک وضعیت غیرعادی را تشخیص داده و ممکن است برای محافظت از گیربکس، عملکرد آن را محدود کند.
مهم‌ترین دلایل بروز خطای S و برف در گیربکس AL4
چشمک‌زدن چراغ‌های S و برف می‌تواند دلایل مختلفی داشته باشد. این دلایل هم به بخش هیدرولیکی و مکانیکی گیربکس مربوط می‌شوند و هم ممکن است از سیستم الکترونیکی و سنسورها ناشی شوند.
۱. فرسودگی روغن و فعال شدن شمارنده تعویض روغن
گیربکس AL4 دارای شمارنده فرسودگی روغن است که با توجه به دمای روغن و مدت‌زمان قرار گرفتن آن در دمای بالا، میزان فرسودگی تخمینی روغن را محاسبه می‌کند. زمانی که مقدار این شمارنده به حد تعیین‌شده برسد، ECU با چشمک‌زدن چراغ‌های S و برف به راننده هشدار می‌دهد که وضعیت روغن و نیاز به تعویض آن بررسی شود.
در این شرایط باید مقدار شمارنده با دستگاه دیاگ بررسی شود. اگر تعویض روغن ضروری باشد، پس از انجام سرویس واقعی باید شمارنده نیز با دستگاه دیاگ مقداردهی مجدد شود.

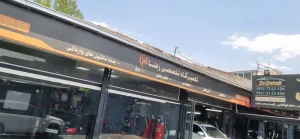

تعمیرگاه تخصصی گیربکس AL4 در غرب تهران
۲. افزایش بیش از حد دمای روغن گیربکس
بالا رفتن دمای روغن یکی دیگر از دلایل احتمالی فعال شدن هشدار S و برف است. در مستند فنی عیب‌یابی AL4، دمای بالاتر از ۱۱۸ درجه سانتی‌گراد به‌عنوان آستانه هشدار دمای بیش از حد روغن ذکر شده است.
اختلال در سیستم خنک‌کاری روغن، عملکرد نامناسب شیر برقی کنترل جریان روغن مبدل حرارتی، سطح نامناسب روغن و فشار کاری غیرعادی می‌توانند در افزایش دما نقش داشته باشند. در این وضعیت باید علت افزایش دما مشخص شود و صرفاً خاموش شدن چراغ‌ها پس از خنک شدن گیربکس را به معنی رفع مشکل در نظر نگرفت.
۳. اختلال در فشار هیدرولیکی گیربکس
گیربکس AL4 برای تعویض صحیح دنده‌ها به فشار هیدرولیکی مشخصی نیاز دارد. اگر فشار واقعی روغن با مقدار مورد انتظار ECU مطابقت نداشته باشد، سیستم ممکن است خطا ثبت کند و چراغ‌های هشدار را فعال سازد.
پایین بودن سطح روغن، خرابی شیر برقی تنظیم فشار، اختلال در سنسور فشار یا نشتی داخلی مجموعه هیدرولیک از عوامل ایجاد این مشکل هستند. برای تشخیص دقیق باید فشار واقعی و فشار مورد انتظار روغن در شرایط مختلف کاری با دستگاه عیب‌یابی بررسی و مقایسه شوند.
۴. خرابی شیر برقی تنظیم فشار روغن (EVM)
شیر برقی تنظیم فشار روغن یا EVM یکی از قطعات مهم مجموعه الکتروهیدرولیک گیربکس AL4 است که وظیفه تنظیم فشار هیدرولیکی موردنیاز برای عملکرد صحیح گیربکس را بر عهده دارد.
خرابی این قطعه می‌تواند باعث ضربه هنگام تعویض دنده، تأخیر در درگیر شدن دنده‌ها و ورود گیربکس به حالت اضطراری شود. برای تأیید خرابی شیر برقی باید عملکرد الکتریکی آن، فشار روغن و اطلاعات سنسور فشار بررسی شوند؛ بنابراین تعویض این قطعه صرفاً بر اساس روشن شدن چراغ‌های S و برف روش درستی نیست.
۵. خرابی سنسور فشار روغن
سنسور فشار روغن اطلاعات مربوط به فشار هیدرولیکی گیربکس را به ECU ارسال می‌کند تا کامپیوتر بتواند عملکرد سیستم تنظیم فشار را کنترل کند. خرابی سنسور، قطعی سیم یا ارسال اطلاعات نادرست می‌تواند باعث ثبت خطای فشار و چشمک‌زدن چراغ‌های هشدار شود.
برای تشخیص این ایراد باید مقدار فشار نمایش‌داده‌شده در دیاگ با فشار واقعی روغن مقایسه شود. همچنین ولتاژ تغذیه، اتصالات و وضعیت مدار سنسور باید مورد بررسی قرار بگیرند.
۶. اختلال در شیرهای برقی تعویض دنده
شیرهای برقی تعویض دنده وظیفه کنترل مسیرهای هیدرولیکی موردنیاز برای انتخاب و تعویض دنده‌ها را بر عهده دارند. اختلال در عملکرد الکتریکی یا مکانیکی این شیرها می‌تواند باعث تعویض نامنظم دنده، ضربه و ثبت خطا در ECU شود.
برای رفع این مشکل باید فرمان الکتریکی شیرها، اتصالات داخلی مجموعه هیدرولیک و عملکرد آن‌ها با تجهیزات مناسب بررسی شوند.
۷. خرابی سنسورهای دور ورودی و خروجی گیربکس
سنسورهای دور ورودی و خروجی اطلاعات سرعت چرخش بخش‌های مختلف گیربکس را به ECU ارسال می‌کنند. کامپیوتر با استفاده از این اطلاعات، نسبت دنده و عملکرد تعویض‌ها را کنترل می‌کند.
ارسال اطلاعات نادرست یا قطع شدن سیگنال این سنسورها می‌تواند باعث ثبت خطا، اختلال در تعویض دنده و فعال شدن حالت اضطراری شود. برای تشخیص این ایراد باید مقادیر دور ورودی و خروجی در پارامترهای زنده دیاگ بررسی شوند.
۸. خرابی کلید چندحالته یا مولتی‌فانکشن
کلید چندحالته یا Multifunction Switch در گیربکس AL4 موقعیت دسته‌دنده را به ECU اعلام می‌کند و در تشخیص وضعیت‌هایی مانند P، R، N و D نقش دارد.
خرابی این قطعه، تنظیم نبودن موقعیت آن یا ضعف اتصالات الکتریکی می‌تواند باعث تشخیص اشتباه وضعیت دسته‌دنده و ثبت خطای گیربکس شود. برای رفع مشکل باید اطلاعات موقعیت دسته‌دنده در دیاگ، وضعیت سوئیچ و تنظیم مکانیکی آن بررسی شوند.
۹. مشکلات سیم‌کشی و برق‌رسانی ECU
اختلال در سیم‌کشی و برق‌رسانی ECU گیربکس AL4 می‌تواند باعث قطع ارتباط با سنسورها و شیرهای برقی و ثبت خطاهای مختلف شود. ضعف اتصال بدنه، سوکت‌های سولفاته، قطعی سیم‌ها و نوسان ولتاژ باتری از مواردی هستند که باید بررسی شوند.
در این شرایط باید برق ورودی ECU، اتصال بدنه، فیوزها و سوکت مجموعه الکتروهیدرولیک با ابزار مناسب آزمایش شوند.
چرا برای عیب‌یابی و تعمیر گیربکس AL4 به مجموعه ما مراجعه کنید؟
تعمیر گیربکس اتوماتیک AL4 به دانش فنی، تجهیزات عیب‌یابی تخصصی و تجربه کافی در تشخیص ایرادهای الکترونیکی و هیدرولیکی نیاز دارد. تشخیص اشتباه علت چشمک‌زدن چراغ‌های S و برف ممکن است باعث تعویض قطعات سالم و افزایش هزینه تعمیر شود. به همین دلیل، در مجموعه ما ابتدا وضعیت گیربکس به‌صورت تخصصی بررسی می‌شود تا علت اصلی خرابی مشخص شود.
مزایای دریافت خدمات از مجموعه گیربکس تهران 24 ما عبارت‌اند از:
- عیب‌یابی دقیق و رایگان: بررسی تخصصی گیربکس برای شناسایی علت اصلی خرابی پیش از شروع تعمیر.
- گارانتی ۶ ماه یا ۲۰٬۰۰۰ کیلومتر: ارائه ضمانت‌نامه کتبی و مهرشده برای تعمیرات، همراه با یک سرویس رایگان پس از یک ماه.
- تحویل در ۲ روز کاری: انجام فرآیند تعمیر و تحویل خودرو در مدت اعلام‌شده.
- حمل خودرو از محل در ۳۰ دقیقه: امکان هماهنگی برای دریافت خودرو از محل و انتقال آن به مجموعه.
- ۱۸ سال تجربه تخصصی: برخورداری از سابقه فعالیت تخصصی در زمینه تعمیر گیربکس‌های اتوماتیک.
- بیش از ۸۰۰۰ تعمیر موفق: تجربه انجام تعمیرات متعدد در زمینه گیربکس‌های اتوماتیک.
- بیش از ۱۱۷۸ مشتری: سابقه ارائه خدمات به مشتریان مجموعه.
- ۹۵ درصد رضایت: میزان رضایت اعلام‌شده از خدمات مجموعه.
عیب‌یابی و تعمیر تخصصی گیربکس AL4 با ضمانت
اگر چراغ‌های S و برف خودروی شما چشمک می‌زنند، گیربکس روی دنده سه قفل شده یا هنگام تعویض دنده ضربه می‌زند، بهتر است پیش از تعویض قطعات، علت اصلی ایراد مشخص شود. در مجموعه ما امکان عیب‌یابی تخصصی و رایگان فراهم است و پس از بررسی، وضعیت گیربکس و اقدامات موردنیاز برای تعمیر به شما اعلام می‌شود.
تمام تعمیرات مشمول گارانتی ۶ ماه یا ۲۰٬۰۰۰ کیلومتر با ضمانت‌نامه کتبی و مهرشده هستند. همچنین یک سرویس رایگان پس از یک ماه برای بررسی وضعیت گیربکس ارائه می‌شود.
برای دریافت خدمات و هماهنگی انتقال خودرو می‌توانید با شعب مجموعه در غرب و شمال تهران تماس بگیرید.
تماس با شعبه غرب تهران: 09191943379
تماس با شعبه شمال تهران: 09228510612
قفل شدن گیربکس AL4 روی دنده سه
یکی از نشانه‌های مهم بروز برخی خطاهای جدی در گیربکس AL4، فعال شدن حالت اضطراری یا Emergency Mode است. در این وضعیت، ECU برای محدود کردن عملکرد گیربکس و کاهش احتمال آسیب بیشتر، تعویض دنده‌ها را محدود می‌کند و ممکن است گیربکس روی دنده سه باقی بماند.
این حالت می‌تواند با ضربه هنگام درگیر شدن دنده، کاهش شتاب و محدود شدن سرعت خودرو همراه باشد. قفل شدن روی دنده سه به‌تنهایی علت خرابی را مشخص نمی‌کند و باید کدهای خطای ECU برای شناسایی بخش معیوب بررسی شوند.
روش اصولی عیب‌یابی خطای S و برف در گیربکس AL4
برای تشخیص دقیق علت چشمک‌زدن چراغ‌های S و برف باید از دستگاه دیاگ سازگار با سیستم‌های الکترونیکی پژو و سیتروئن مانند Diagbox یا Lexia استفاده شود.
این دستگاه‌ها امکان خواندن خطاهای اختصاصی ECU گیربکس، مشاهده دمای روغن، بررسی فشار و دریافت اطلاعات سنسورها را فراهم می‌کنند. بهتر است پیش از پاک کردن خطاها، کدهای ثبت‌شده و وضعیت وقوع آن‌ها ذخیره شوند تا مسیر عیب‌یابی بر اساس اطلاعات واقعی انتخاب شود.
ترتیب پیشنهادی عیب‌یابی شامل موارد زیر است:
۱. خواندن کدهای خطای ECU گیربکس و بررسی پارامترهای زنده.
۲. بررسی دمای روغن و شمارنده فرسودگی آن.
۳. کنترل سطح و وضعیت روغن گیربکس.
۴. بررسی فشار هیدرولیکی و عملکرد شیر برقی تنظیم فشار.
۵. بررسی شیرهای برقی تعویض دنده و سنسور فشار.
۶. کنترل سنسورهای دور ورودی و خروجی و کلید چندحالته.
۷. بررسی سوکت‌ها، دسته‌سیم، فیوزها و اتصالات برق ECU.
۸. تعمیر یا تعویض بخش معیوب و انجام تست رانندگی پس از تعمیر.
نحوه بررسی سطح روغن گیربکس AL4
بررسی سطح روغن گیربکس AL4 باید روی سطح صاف و با رعایت دمای تعیین‌شده انجام شود؛ زیرا سطح روغن این گیربکس به دما حساس است.
در دستورالعمل فنی سیتروئن، برای بررسی سطح روغن، دمای ۶۰ درجه سانتی‌گراد، روشن بودن موتور در دور آرام و قرار داشتن دسته‌دنده در موقعیت P پس از عبور دادن آن از وضعیت‌های مختلف ذکر شده است.
کمبود روغن می‌تواند عملکرد فشار هیدرولیکی را مختل کند و مقدار بیش از حد آن نیز ممکن است باعث افزایش دما و نشتی شود. به همین دلیل، بررسی سطح روغن باید با روش استاندارد و توسط تعمیرکار آشنا با گیربکس AL4 انجام شود.
روغن مناسب برای گیربکس AL4
روغن مورد استفاده در گیربکس AL4 باید با مشخصات فنی توصیه‌شده برای این گیربکس مطابقت داشته باشد. روغن دارای مشخصات LT 71141 و تأییدیه PSA B71 2340 از گزینه‌های شناخته‌شده برای این گیربکس است.
برای مثال، شرکت Mobil کاربرد روغن ATF LT 71141 را برای گیربکس‌های AL4 و 4HP20 اعلام کرده است. پیش از خرید روغن باید مشخصات فنی گیربکس و تأییدیه محصول بررسی شود؛ زیرا استفاده از روغن ATF عمومی بدون تطابق با استاندارد موردنیاز می‌تواند عملکرد گیربکس را تحت تأثیر قرار دهد.
ضرورت ریست شمارنده روغن پس از تعویض
پس از تعویض واقعی روغن گیربکس AL4، شمارنده فرسودگی روغن باید با دستگاه دیاگ مقداردهی مجدد شود. این عملیات به ECU اطلاع می‌دهد که روغن تازه جایگزین شده و محاسبات بعدی فرسودگی باید بر اساس وضعیت جدید روغن ادامه پیدا کنند.
ریست کردن شمارنده بدون تعویض روغن، راه‌حل واقعی خطای S و برف نیست و می‌تواند اطلاعات مربوط به وضعیت سرویس روغن را نادرست کند.
علت خاموش شدن موقت چراغ‌های S و برف پس از روشن کردن خودرو
خاموش و روشن کردن خودرو در بعضی شرایط باعث خروج موقت گیربکس AL4 از حالت اضطراری می‌شود، اما این کار ایراد اصلی را برطرف نمی‌کند. اگر مشکل مربوط به فشار روغن، شیر برقی، سنسور یا اتصالات الکتریکی همچنان وجود داشته باشد، ECU ممکن است پس از تشخیص مجدد اختلال، چراغ‌های هشدار را دوباره فعال کند.
به همین دلیل، پاک کردن خطا بدون بررسی علت ثبت آن روش مناسبی برای تعمیر گیربکس نیست.
جمع‌بندی؛ بهترین روش رفع خطای S و برف در گیربکس AL4
خطای S و برف در گیربکس AL4 می‌تواند ناشی از فرسودگی روغن، افزایش دمای آن، اختلال در فشار هیدرولیکی، خرابی شیرهای برقی، ایراد سنسورها یا مشکلات سیم‌کشی و برق‌رسانی باشد. به همین دلیل، نمی‌توان برای تمام خودروهای دارای این هشدار یک قطعه مشخص را عامل خرابی دانست.
بهترین روش رفع این مشکل، شروع عیب‌یابی با دستگاه دیاگ، بررسی کدهای خطا و کنترل وضعیت روغن و فشار هیدرولیکی است. پس از شناسایی علت، باید بخش معیوب تعمیر یا تعویض شود و در صورت نیاز سرویس روغن و مقداردهی مجدد شمارنده انجام گیرد. در نهایت، با پاک کردن خطاهای برطرف‌شده و انجام تست رانندگی می‌توان عملکرد گیربکس را ارزیابی کرد.
سوالات متداول
عیب‌یابی خطای S و برف در گیربکس AL4
علامت S و برف در گیربکس AL4 چه مفهومی دارند؟
علامت S در گیربکس AL4 نشان‌دهنده حالت رانندگی Sport و علامت برف نشان‌دهنده حالت رانندگی Snow است. حالت اسپرت زمان تعویض دنده‌ها را برای رانندگی پویاتر تغییر می‌دهد و حالت برف برای حرکت در سطوح لغزنده طراحی شده است. چشمک‌زدن هم‌زمان این دو علامت به معنی انتخاب دو حالت رانندگی نیست و معمولاً هشدار وجود اختلال در سیستم کنترل گیربکس است.
چشمک‌زدن هم‌زمان چراغ S و برف دقیقاً به چه معناست؟
چشمک‌زدن هم‌زمان چراغ‌های S و برف نشان می‌دهد ECU گیربکس یک وضعیت غیرعادی را تشخیص داده است. این وضعیت می‌تواند به فشار روغن، دمای بیش از حد روغن، فرسودگی روغن، شیرهای برقی، سنسورها یا ارتباط الکترونیکی مربوط باشد. برای تشخیص علت واقعی باید حافظه خطای کامپیوتر گیربکس بررسی شود و نمی‌توان فقط از روی چراغ‌ها قطعه معیوب را مشخص کرد.
چرا بعد از روشن شدن چراغ S و برف، گیربکس روی دنده سه قفل می‌کند؟
گیربکس AL4 در صورت تشخیص برخی خطاهای مهم وارد حالت اضطراری یا Emergency Mode می‌شود. در این حالت، برای کاهش احتمال آسیب بیشتر، عملکرد گیربکس محدود می‌شود و معمولاً فقط دنده سه و دنده عقب در دسترس هستند. این وضعیت می‌تواند با ضربه هنگام تعویض دنده، افزایش دور موتور و کاهش شتاب خودرو همراه باشد.
مهم‌ترین دلایل روشن شدن چراغ S و برف در گیربکس AL4 چیست؟
دلایل اصلی شامل اختلال در تنظیم فشار روغن، خرابی شیر برقی تنظیم فشار، ایراد سنسور فشار روغن و مشکل در شیرهای برقی تعویض دنده است. پایین یا نامناسب بودن سطح روغن، افزایش دمای روغن، خرابی سنسورهای سرعت و مشکلات سیم‌کشی نیز می‌توانند این هشدار را ایجاد کنند. خرابی ECU گیربکس یا اختلال در برق‌رسانی آن هم از احتمالات دیگر است.
آیا خرابی شیر برقی فشار روغن (EVM) باعث خطای S و برف می‌شود؟
خرابی شیر برقی تنظیم فشار روغن یکی از علت‌های شناخته‌شده بروز خطای فشار در گیربکس AL4 است. این قطعه وظیفه تنظیم فشار هیدرولیکی موردنیاز برای عملکرد صحیح کلاچ‌ها و تعویض دنده‌ها را بر عهده دارد. در صورت عملکرد نامناسب آن، ممکن است تعویض دنده‌ها با ضربه انجام شود یا گیربکس وارد حالت اضطراری شود؛ بااین‌حال، پیش از تعویض شیر برقی باید فشار واقعی روغن و عملکرد سنسور فشار نیز بررسی شود.
علائم خرابی شیر برقی تنظیم فشار در گیربکس AL4 چیست؟
خرابی شیر برقی تنظیم فشار ممکن است با ضربه شدید هنگام تعویض دنده، تأخیر در درگیر شدن دنده D یا R و چشمک‌زدن چراغ‌های S و برف همراه باشد. بعضی خودروها هنگام سرد بودن گیربکس عملکرد طبیعی دارند، اما پس از چند دقیقه رانندگی دچار خطا می‌شوند. ثبت خطای مربوط به تنظیم فشار و بررسی فشار هیدرولیکی در شرایط مختلف می‌تواند به تأیید این عیب کمک کند.
